Introducción

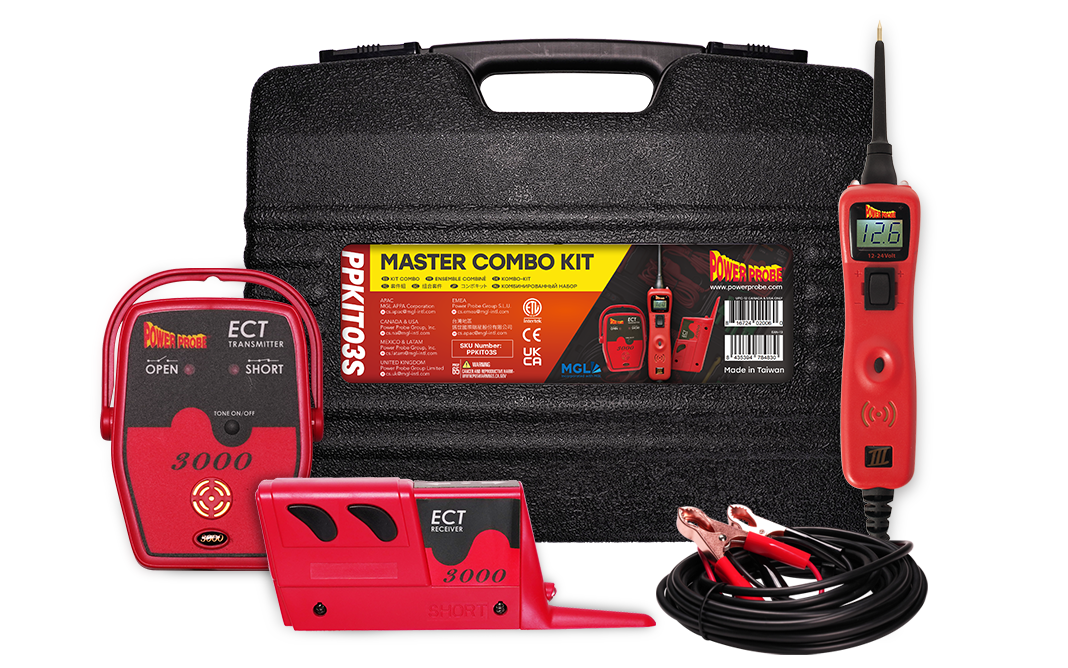

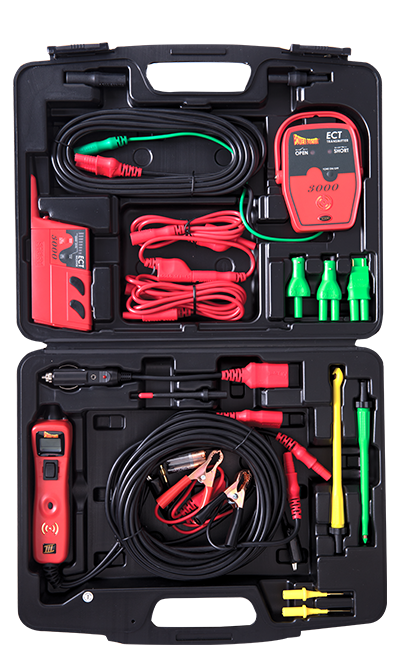

El Power Probe 3 Master Combo Kit combina Power Probe 3, PPECT3000 y varios accesorios para proporcionar la mejor combinación de capacidades de diagnóstico y prueba de circuitos. El Power Probe 3 proporciona pruebas simplificadas de motores, luces, relés, sensores, así como suministro de energía y tierra para pruebas de componentes funcionales dentro o fuera del vehículo. El PPECT3000 le ayudará a rastrear circuitos cortos y abiertos de forma rápida y precisa.
Características
PP3
ECT3000
Localice cortocircuitos sin quitar paneles de plástico, molduras y alfombras. Encuentre cortocircuitos a tierra, en interruptores o roturas en cables. Pruebe y encuentre condiciones intermitentes. Ajuste de sensibilidad de 1 a 8 pulg. (3 a 20 cm). Rastree los cables de conexión a tierra con navegación visual e indicadores de sonido. Funciona en automóviles, barcos, vehículos recreativos, camiones ligeros, camiones pesados y remolques.
| PP3 | |
| – DC 0 – 70V + 1 dígito
– P-P 0 – 70V |
|
| Respuesta en frecuencia de paso de tono | |
| – 10Hz a más de 10 Khz | |
| Pantalla de PP | |
| – Onda cuadrada de 15Hz
– Onda sinusoidal de 35Hz |
|
| Power Probe Modo: continuidad a tierra | |
| – Primer nivel: la pantalla está habilitada a menos de 20K
– Segundo nivel: el LED verde está habilitado a menos de 2K |
|
| – & + Respuesta del detector de picos | |
| – Captura de un solo evento con menos de 200 μs de ancho de pulso
– Eventos repetitivos de menos de 1 μs de ancho de pulso |
|
| Modo pico a pico | |
| – 0 – 70V + 1 dígito
– Entrada de onda cuadrada de 4 Hz a más de 500 kHz – Entrada de onda sinusoidal de 4 Hz a más de 250 kHz Umbral para PPAC / traspaso audible |
|
| Cortacircuitos | |
| Respuesta térmica de 8 amperios – Reinicio manual
Respuesta típica
|
|
|
ECT3000 |
|
| TRANSMISOR | |
| Tensión de funcionamiento mínima | 6 VCC |
| Tensión de funcionamiento máxima | 48 VCC |
| Corriente de trabajo | <200mA |
| Frecuencia de trabajo | 4KHz |
| Temperatura máxima de funcionamiento | 50°C |
| Temperatura máxima de almacenamiento | 70°C |
| Humedad relativa máxima de funcionamiento | 80% (sin condensación) |
| Humedad relativa máxima de almacenamiento | 80% (sin condensación) |
| Altitude | <2000m |
| RECEPTOR | |
| Fuente de alimentación | 2 X 1,5V AAA |
| Corriente de trabajo | Cuando no se detecta señal <15mA |
| Consumo de energía apagado | <10uA |
| Temperatura máxima de funcionamiento | 50°C |
| Temperatura máxima de almacenamiento | 70°C |
| Humedad relativa máxima de funcionamiento | 80% (sin condensación) |
| Humedad relativa máxima de almacenamiento | 80% (sin condensación) |
| Altitud | <2000m |
