Introducción

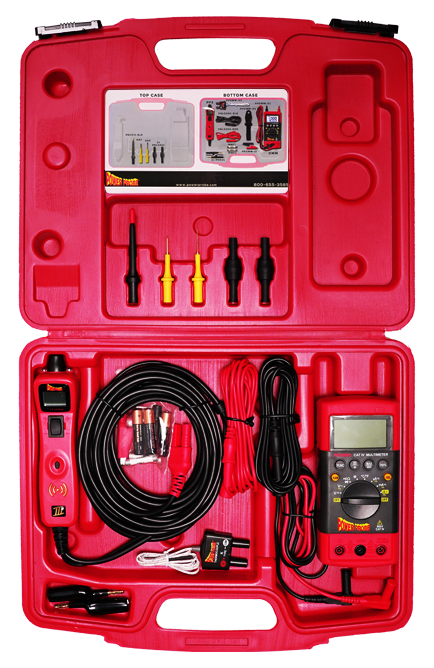

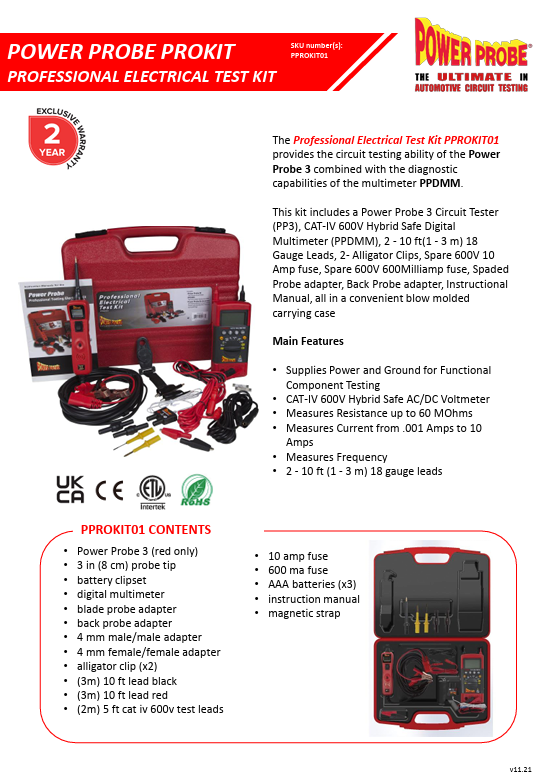

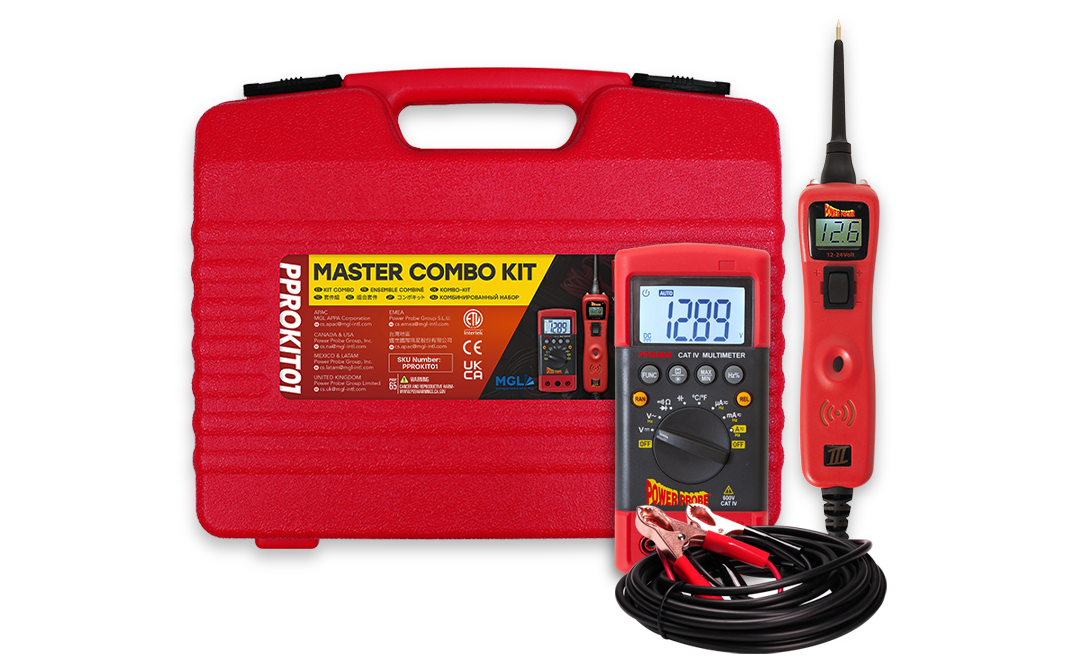

El kit de prueba eléctrica profesional Power Probe proporciona la capacidad de prueba de circuitos del Power Probe 3 combinada con las capacidades de diagnóstico del multímetro digital Power Probe.
Características
PP3
DMM
| PP3 | |
| – DC 0 – 70V + 1 dígito
– P-P 0 – 70V |
|
| Respuesta en frecuencia de paso de tono | |
| – 10Hz a más de 10 Khz | |
| Pantalla de PP | |
| – Onda cuadrada de 15Hz
– Onda sinusoidal de 35Hz |
|
| Power Probe Modo: continuidad a tierra | |
| – Primer nivel: la pantalla está habilitada a menos de 20K
– Segundo nivel: el LED verde está habilitado a menos de 2K |
|
| – & + Respuesta del detector de picos | |
| – Captura de un solo evento con menos de 200 μs de ancho de pulso
– Eventos repetitivos de menos de 1 μs de ancho de pulso |
|
| Modo pico a pico | |
| – 0 – 70V + 1 dígito
– Entrada de onda cuadrada de 4 Hz a más de 500 kHz – Entrada de onda sinusoidal de 4 Hz a más de 250 kHz Umbral para PPAC / traspaso audible |
|
| Cortacircuitos | |
| Respuesta térmica de 8 amperios – Reinicio manual
Respuesta típica
|
|
|
DMM |
|
| Altitud de funcionamiento | 2000m |
| Humedad relativa | 75% máx. en funcionamiento |
| Temperatura de funcionamiento | 0 ° C ~ 40 ° C / 32 ° F ~ 104 ° F (<80% HR) |
| Temperatura de almacenamiento | -10 ° C ~ 60 ° C / 14 ° F ~ 140 ° F (<70%HR) |
| Temperatura de precisión | -18 ° C ~ 28 ° C / 64 ° F ~ 82 ° F (<80% HR) |
| Coeficiente de temperatura | 0,1x(Precisión especificada)/°C (< 18°C o > 28°C) |
| Frecuencia de muestreo | aprox. 3 veces/seg. |
| Protección de fusibles | µA/mA entrada : F600mA/600V 10A entrada : F10A/600V |
| Tensión CC/CA | 600V |
| Corriente CC/CA | 10A |
| Resistencia | 60MΩ |
| Capacitancia | 60mF |
| Frecuencia | 10kHz |
| Diodos | 2,7 V |
| Continuidad | <50Ω |
| Temperatura | -20°C~1000°C/-4°F~1832°F |
| Pantalla LCD | Pantalla de 3 3/4 dígitos (6000 unidades) |
| Suministro de productos | 3×1,5V AAA pilas |
| Tamaño del producto | 160mmx74mmx49mm/6,3″x2,9″x1,9″ |
| Peso del producto | 482g/1,061b |
| Clasificación de seguridad | CAT IV 600V |
| Normas de seguridad | CEI61010-1 |
| Grado de contaminación | 2 |
| Precisión | ± (de lectura + N.º de dígitos menos significativos) |
